1、说明
ESFR-202/68℃ U（K=202）早期抑制快速响应直立型洒水喷头是采用易熔合金焊接件为感温元件的洒水喷头，该喷头具有K=202的流量系数和特殊设计的溅水盘，使喷头喷出大直径、高能量水滴并在其下方形成半球体状水流。这种特性使水滴在冷却由火灾早期形成的热空气的同时能穿透火焰，直接冷却燃烧体，因此该喷头对保护高货垛仓库具有特殊的优势。
该喷头主要用于保护大多数覆膜封装或无覆膜封装的普通材料，包括纸箱包装的非发泡类塑料等货品，货品最大堆高为9.1m,屋面板最大高度为10.7m.也可用于圆筒状包装纸制品仓库和橡胶轮胎仓库的保护。
该直立型喷头热敏元件中心线离屋面板的最大距离为330mm,最小距离为102mm.
当发生火灾并达到动作温度时，易熔合金焊接层熔断，易熔连接组件分离，启动喷头洒水。
产品标准：GB5135.9-2006《自动喷水灭火系统第9部分：早期抑制快速响应（ESFR）喷头》
2、技术性能
1） 型号：ESFR-202/68℃ U.
2） 公称口径：φ20mm,连接螺纹R3/4″，供水支管≥DN50.
3） 流量特性系数：K=202.
4） 额定工作压力：1.2MPa.
5） 动作温度：68℃。
6） 安装形式：直立型

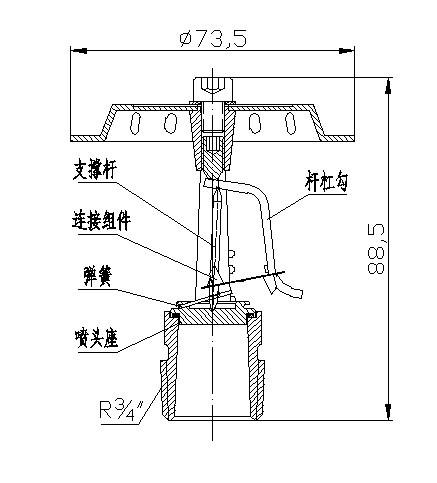

7） 产品结构及外形尺寸
